Pinza neumática serie HFK (estilo paralelo—rodamiento de rodillos) Ventajas del producto
1. Siete tipos de tamaño de orificio y tres tipos de tipo: Tamaño de orificio: 6,10,16,20,25,32,40,
2. Diseño integrado de riel guía lineal: diseño integrado de riel guía interior, alta rigidez y alta precisión.
3. Con pasador de posicionamiento: se adjunta un pasador de posicionamiento a la parte inferior del riel guía lineal, lo que puede evitar la desviación del riel de posicionamiento y el cuerpo.
4. Con ranuras para interruptor magnético de cuadratura: Las ranuras para interruptor magnético de cuadratura son convenientes para instalar el interruptor inductor tipo DMSG\ICMSG\EMSG.
5. Con ranuras redondas para interruptor magnético: interruptor inductor tipo MSH.
Detalles del producto de la pinza neumática serie HFK
6. De acuerdo con los requisitos de uso reales de los clientes, la posición inicial de la mordaza de sujeción se puede personalizar para satisfacer las diferentes necesidades en diferentes condiciones de trabajo.
7. Se puede montar desde tres direcciones: con orificios de montaje en el lateral y la cola.
8. Con orificio de posicionamiento: EL orificio de posicionamiento puede mejorar la precisión y la consistencia del desmontaje y posicionamiento correspondientes.

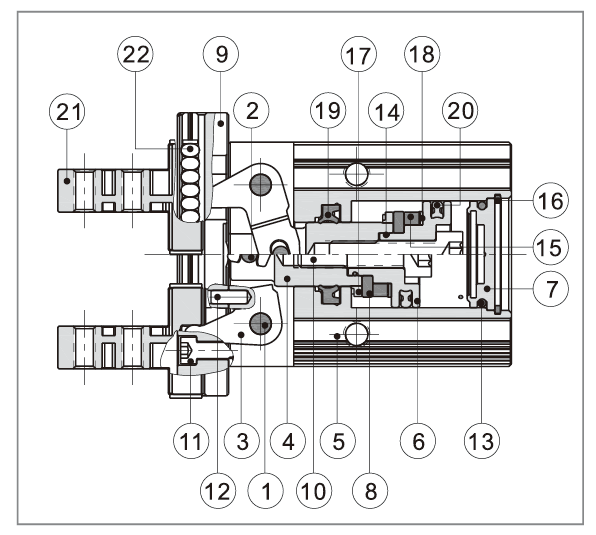

Estructura interior de pinza neumática serie HFK (estilo paralelo—rodamiento de rodillos)
NO |
elemento |
Material |
NO |
Artículo |
Material |
1 |
Alfiler |
Acero inoxidable |
12 |
Alfiler |
Acero para rodamientos |
2 |
Alfiler |
Acero inoxidable |
13 |
junta tórica |
NBR |
3 |
Curvec ba |
Acero inoxidable |
14 |
anillo Q |
NBR |
4 |
Vástago de émbolo |
Aleación de aluminio/acero inoxidable |
15 |
Imán |
Metal sinterizado (Neodimio-hierro-boro |
5 |
Cuerpo |
Aleación de aluminio |
dieciséis |
clip C |
Acero para muelles |
6 |
Pistón |
Aleación de aluminioAcero inoxidable |
17 |
Parachoque |
TPU |
7 |
Contraportada |
Aleación de latón/aluminio |
18 |
Arandela magnética |
NBR |
8 |
Escama fija con imán |
Aleación de aluminio/acero inoxidable |
19 |
embalaje roc |
NBR |
9 |
Carril |
Aleación de acero |
20 |
Sello de pistón |
NBR |
10 |
tornillo avellanado |
Aleación de acero |
21 |
Mordaza de sujeción |
Acero para rodamientos |
11 |
tornillo avellanado |
Aleación de acero |
22 |
Rodillo de guía |
Acero para rodamientos |

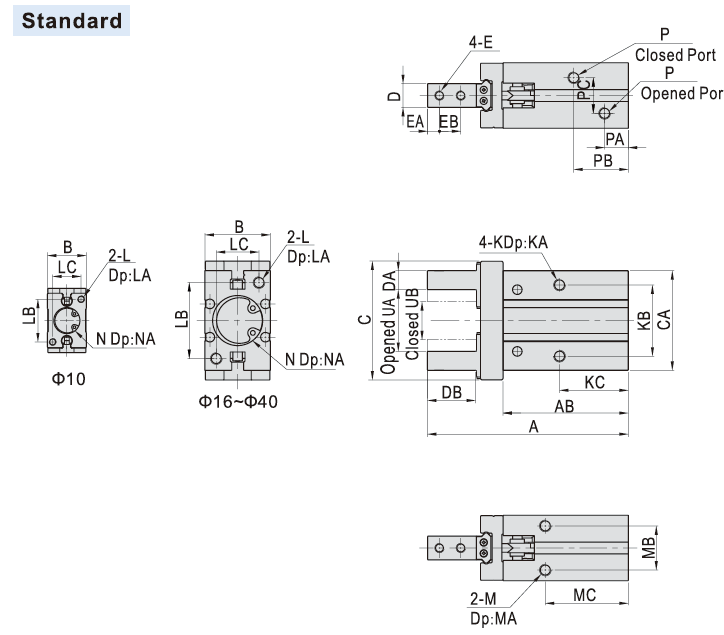

Especificaciones de referencia externa de pinza neumática serie HFK (estilo paralelo—rodamiento de rodillos)
Modelo\ltem |
A |
AB |
B |
C |
California |
DB |
mi |
EA |
HFK10 |
57 |
37,5 |
16.5 |
30 |
23 |
12 |
M2,5×0,45 |
3 |
HFK16 |
67,5 |
42,5 |
23,5 |
39 |
30,5 |
15 |
M3×0,5 |
4 |
HFK20 |
85 |
53 |
27,5 |
53 |
42 |
20 |
M4×0,7 |
5 |
HFK25 |
103 |
64 |
33,5 |
71 |
52 |
25 |
M5×0,8 |
6 |
HFK32 |
113(122) |
67(76) |
40 |
106 |
60 |
29 |
M6×1.0 |
7 |
HFK40 |
139(152) |
83(96) |
48 |
132 |
72 |
36 |
M8×1,25 |
9 |
Modelo\ltem |
EB |
k |
KA |
KB |
kc |
l |
LA |
libra |
LC |
METRO |
MAMÁ |
MEGABYTE |
HFK10 |
5.7 |
M3×0,5 |
5 |
dieciséis |
23 |
M3×0,5 |
6 |
18 |
12 |
M3×0,5 |
6 |
11.5 |
HFK16 |
7 |
M4×0,7 |
7 |
24 |
24,5 |
M4×0,7 |
8 |
22 |
15 |
M4×0,7 |
4.5 |
dieciséis |
HFK20 |
9 |
M5×0,8 |
8 |
30 |
29 |
M5×0,8 |
10 |
32 |
18 |
M5×0,8 |
8 |
18.5 |
HFK25 |
12 |
M6×1.0 |
10 |
36 |
30 |
M6×1.0 |
12 |
40 |
22 |
M6×1.0 |
10 |
22 |
HFK32 |
14 |
M6×1.0 |
10 |
46 |
40(49 |
M6×1.0 |
12 |
46 |
26 |
M6×1.0 |
10 |
26 |
HFK40 |
17 |
M8×1,25 |
12 |
56 |
49(62 |
M8×1,25 |
dieciséis |
56 |
32 |
M8×1,25 |
12 |
32 |
Modo/elemento |
MC |
N / A |
PAG |
Pensilvania |
PB |
ordenador personal |
UB(Cerrado) |
HFK10 |
27 |
1.5 |
M3×0,5 |
7 |
19 |
10 |
11.5-9 |
HFK16 |
30 |
1.5 |
M5×0,8 |
7.5 |
19 |
13 |
15-9 |
HFK20 |
35 |
2 |
M5×0,8 |
9.5 |
23 |
15 |
16.5_9 |
HFK25 |
36,5 |
2 |
M5×0,8 |
9 |
24 |
20 |
19.5_9 |
HFK32 |
48(57) |
2.5 |
M5×0,8 |
9.5 |
31(40 |
24 |
26-9 |
HFK40 |
58(71) |
2.5 |
M5×0,8 |
10.5 |
38(50) |
28 |
30-9 |
