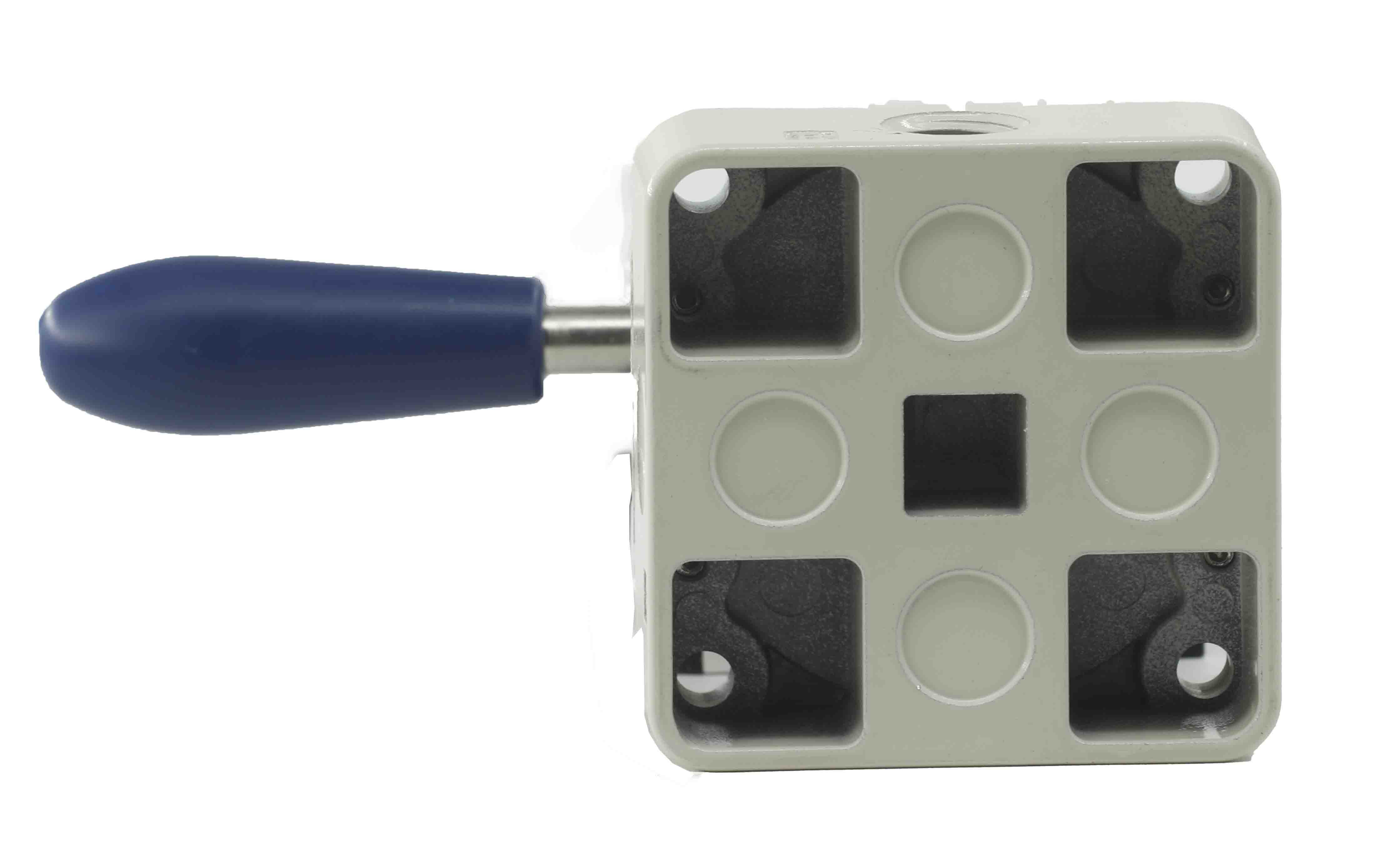

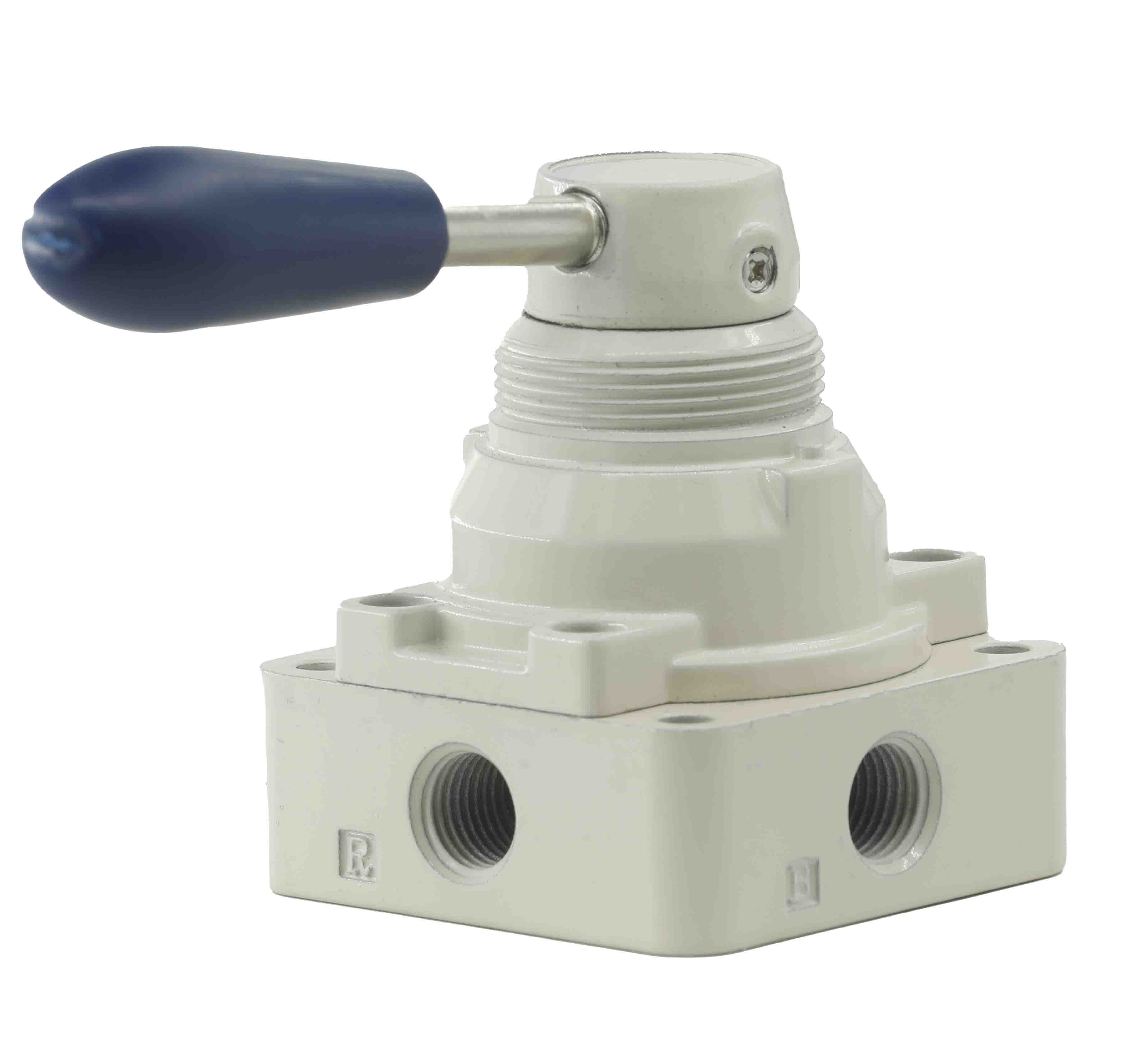

Válvula de palanca manual serie 4HV (4/2 vías, 4/3 vías)

1. Los productos de la serie 4HV son válvulas manuales estándar del mercado;

2. Operación manual, acción suave, ligereza, posicionamiento preciso y confiable;

3. Gran caudal y pequeña pérdida de presión;

4. Una variedad de estructuras de instalación, fácil instalación;

5. Hay una variedad de modelos disponibles;

6. Preste atención a la dirección del flujo de gas y si la forma del diente es correcta durante la instalación, y el medio utilizado debe filtrarse a través de un elemento filtrante de 40 μm;

7. La dirección del flujo de gas P es el aire de admisión, A, (B) es el puerto de trabajo y R y (S) son el puerto de escape;

8. Al conectar la tubería, asegúrese de limpiar el polvo y los pasadores de hierro en la junta para evitar que entren impurezas y materias extrañas al cuerpo de la válvula;

Contactar ahora Correo electrónico Teléfono teléfono WhatsApp
Detalles del producto

Detalles del producto de la válvula de palanca manual serie 4HV (4/2 vías, 4/3 vías)

1. Gran caudal y pequeña pérdida de presión;

2. Una variedad de estructuras de instalación, fácil instalación;

3. Hay una variedad de modelos disponibles;

4. Preste atención a la dirección del flujo de gas y si la forma del diente es correcta durante la instalación, y el medio utilizado debe filtrarse a través de un elemento filtrante de 40 μm;

5. La dirección del flujo de gas P es el aire de admisión, A, (B) es el puerto de trabajo y R y (S) son el puerto de escape;

6. Al conectar la tubería, asegúrese de limpiar el polvo y los pasadores de hierro en la junta para evitar que entren impurezas y materias extrañas al cuerpo de la válvula;

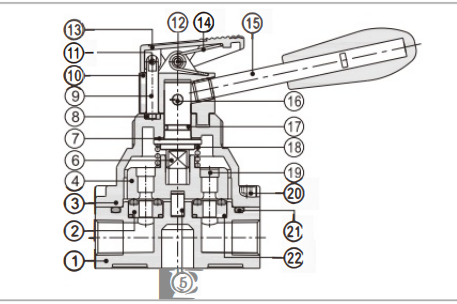

Estructura interior de válvula de palanca manual serie 4HV (4/2 vías, 4/3 vías)

Válvula de palanca manual serie 4HV (4/2 vías, 4/3 vías).png

No.

elemento

No.

Artículo

1

Cuerpo

12

Fijar uno

2

Base del sello

13

Portada

3

Tapa de la válvula

14

Primavera

4

Tapón de la válvula

15

Manejar

5

Pin de columna

dieciséis

Pin dos

6

Eje

17

Junta tórica del eje

7

Lavadora

18

Primavera

8

Placa de fijación

19

Placa de hierro

9

Pasador de bloqueo

20

Tornillo de fijación

10

Tapa de válvula

21

Junta tórica del cuerpo

11

El pasador de resorte

22

Junta tórica de la base del sello

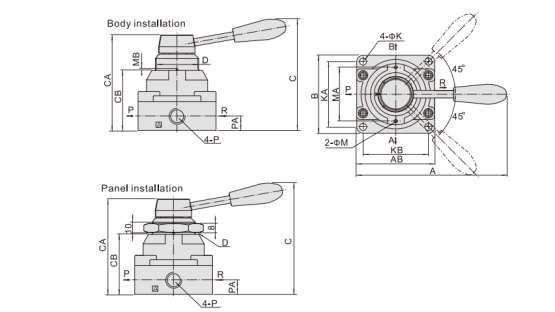

Serie 4HV Válvula de palanca manual (4/2 vías, 4/3 vías) Especificación externa

Válvula de palanca manual serie 4HV (4/2 vías, 4/3 vías).png

Modelo\ltem

A

AB

B

C

California

CB

D

k

KA

KB

METRO

MAMÁ

MEGABYTE

PAG

Pensilvania

4HV2OO-06

120

62

62

92,5

73

45

M34×1,5

5.5

49

49

3

40

1.5

1/8"

11.5

4HV200-08

120

62

62

92,5

73

45

M34×1,5

5.5

49

49

3

40

1.5

1/4"

11.5

4HV300-08

140

74

74

104

88,5

56

M40×1,5

6.5

62

62

3

51

1.5

1/4"

13.5

4HV300-10

140

74

74

104

88,5

56

M40×1,5

6.5

62

62

3

51

1.5

3/8"

13.5

4HV400-15

160

94

102

128

110

72

M52×1,5

6.5

89

81

3

64

2

1/2"

18

4HV400-20

160

94

102

128

110

72

M52×1,5

6.5

89

81

3

64

2

3/4"

18
